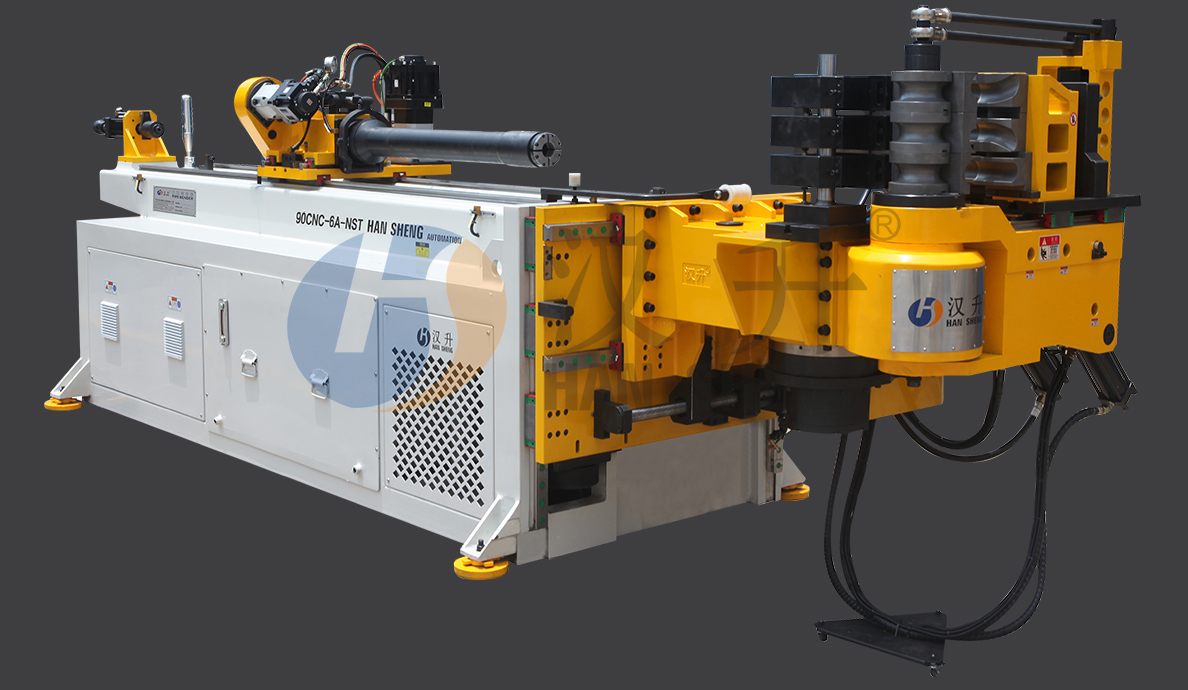

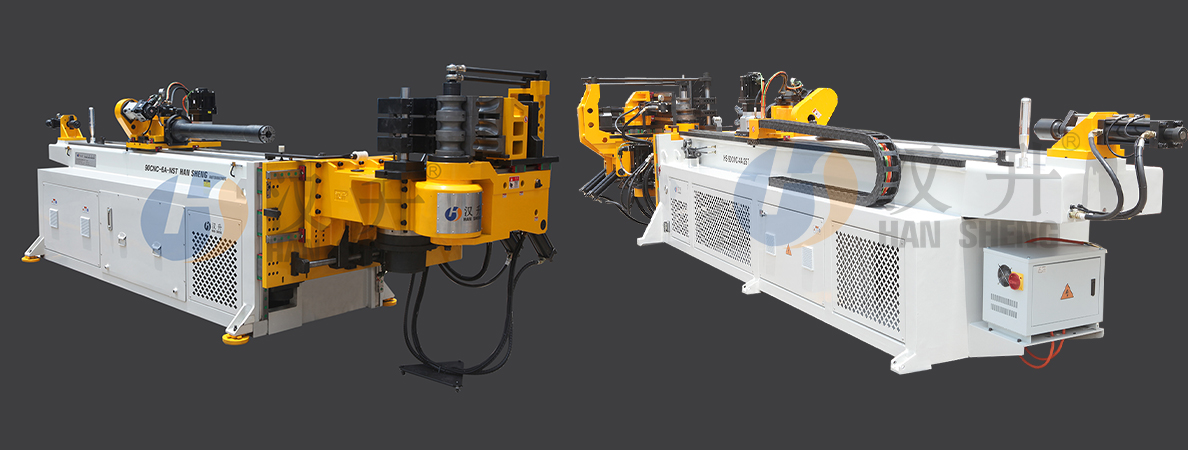

该数控自动右旋(顺时针)弯管机，具有符合动态力学原理之高刚性机械结构设计及精密工艺水平，在兼具结构强度下，简洁的曲手及弯曲机头设计提供了最大之弯管空间，使机台干涉范围降至最低。搭配自动化程序操控系统，可确保高难度之各型钢管弯曲工作皆能轻易达到大量生产及高精密度之双重要求。

1. 多层模设计，圆管90管件可安装三种不同半径不同之模具供自动换模以进行弯曲工作，65管件可以安装四层模，38管件可以安装五层模，此台机器的设计可以根据不同半径而自由调整层数。

2. 自动换模采用机头上下左右位移原理,避免旧型送料座夹管位移产生之管件晃动现象。

3. 具Y(送料)、B（转管）、C（弯管）、X（自动换模左右位移）、Z(上下换模) 、F(侧辅推)六轴电气伺服驱动。

      Y(送料)轴                 日本三菱伺服马达及驱动器     2000W

      B(转管)轴                 日本三菱伺服马达及驱动器     1500W

      C(弯管)轴                 日本三菱伺服马达及驱动器     15000W

      X(左右移模)轴          日本三菱伺服马达及驱动器     1500W

      Z(上下换模)轴          日本三菱伺服马达及驱动器     3000W

      F(侧辅推)轴              日本三菱伺服马达及驱动器     7000W

4. C轴(弯管)采用伺服驱动高精密齿轮搭配高精度减速机传动设计，具有机头简洁、无间隙、弯曲干涉小、刚性高、使用寿命长、高精确、输出功率高、节约能源及控制性佳等优点。

5. 机头造型设计经动态力学分析，机头结构一体化、刚性高、坚固平稳，工作时不晃动可轻易确保高弯曲精度。

1	最大弯管能力/碳钢管     ( S=40kgf/mm2 )	mm	90x3.0	1.5D
2	最大弯管能力圆管/非铁金属 ( S=25kgf/mm2 )	mm	90x3.8	1.5D
3	最大弯管能力圆管/不锈钢管 ( S=60kgf/mm2 )	mm	75x2.0	1.5D
4	最大弯管能力方管/金属  ( S=40kgf/mm2 )	mm	75x2.0	1.5D
5	最大弯管能力圆棒  ( S=40kgf/mm2 )	mm	40	1.5D
6	弯曲(D.O.B.)速度	deg/sec	70°	MAX
7	送料(D.B.B.)速度	mm/sec	600	MAX
8	转管(P.O.B.)速度	deg/sec	150	MAX
9	总功率	kw	2.15
10	机器宽度	mm	2050
11	机器高度	mm	1650
12	机器长度	mm	6100
13	机器重量	kg	约5800
